SpringMVC执行流程及工作原理

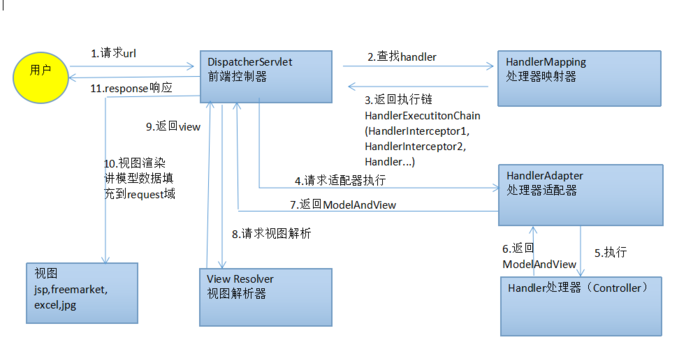

图解SpringMVC执行流程:

SpringMVC执行流程:

1. 用户发送请求至前端控制器DispatcherServlet
2. DispatcherServlet收到请求调用处理器映射器HandlerMapping。
3. 处理器映射器根据请求url找到具体的处理器，生成处理器执行链HandlerExecutionChain(包括处理器对象和处理器拦截器)一并返回给DispatcherServlet。
4. DispatcherServlet根据处理器Handler获取处理器适配器HandlerAdapter执行HandlerAdapter处理一系列的操作，如：参数封装，数据格式转换，数据验证等操作
5. 执行处理器Handler(Controller，也叫页面控制器)。
6. Handler执行完成返回ModelAndView
7. HandlerAdapter将Handler执行结果ModelAndView返回到DispatcherServlet
8. DispatcherServlet将ModelAndView传给ViewReslover视图解析器
9. ViewReslover解析后返回具体View
10. DispatcherServlet对View进行渲染视图（即将模型数据model填充至视图中）。
11. DispatcherServlet响应用户。
